シューエイ製＿＿ファイナーフィルター（取付方法）

スーパーファイナーフィルター取付方法

ここでは、新しくなったスーパーファイナーフィルターの基本的な取付方法をご説明します。
汎用取付ブラケットも付属し、さらに取り付け易くなっていますので是非トライしてみて下さい。

－注　意－
車種によりスーパーファイナーフィルターの固定方法は変わりますので、悪魔でも参考例としてご覧下さい。

取付車種 ●車種名/ジムニー ●型　式/JB-23W ●年　式/H14
	1.	センサーを取り外すセンサーが純正エアフィルターBOXに取り付けられている車種の場合は、予めセンサーを取り外します。この際エアフィルターBOXにセットされているセンサー固定用ブッシュも取り外しておきます。
	2.	インテークパイプの取り外し純正エアフィルターBOXに固定してあるインテークパイプを取り外します。

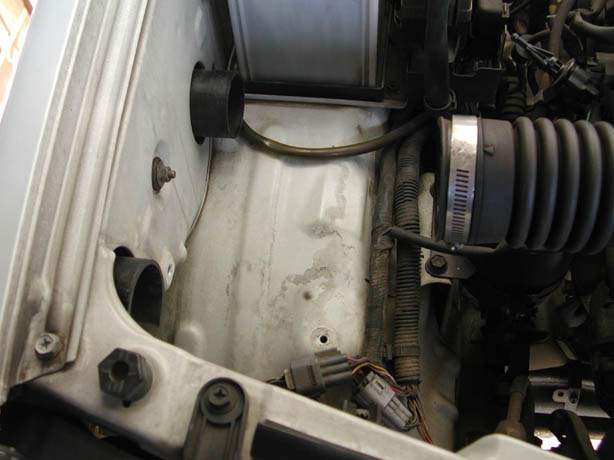

	3.	フィルターBOXの取り外しエアフィルターBOXの固定してある部分を全て取り外し、エンジンルームから取り除きます。
	4.	スペースの確保スーパーファイナーフィルターを取り付ける際に邪魔になる配線類や、その他ブラケットなどは移動し、干渉しないようにスペースの確保を行って下さい。
	5.	ブラケットの固定付属のL型ブラケットを、エンジンルーム内に取付ます。
	6.	センサー固定用ブッシュの取付(センサー付車のみ) スーパーファイナーフィルター本体にドリル等で穴を開け、センサー固定用ブッシュを取付します。この際、穴が大きすぎるとサンサーが固定出来ない場合や、隙間からエンジン内に空気が吸気されてしまいますのでご注意下さい。また、穴開け後は必ずバリは取り除いて下さい。特にフィルター内部のバリは確実に除去するようにお願いします。バリがエンジン内に入った場合、大きなトラブルの原因となりますのでご注意下さい。
	7.	インテークパイプとスーパーファイナーフィルターの固定インテークパイプに、スーパーファイナーフィルターを固定します。
	8.	センサーと本体ブラケットの固定 5番で固定したL型ブラケットと、スーパーファイナーフィルター本体のブラケットをボルトとナットで固定します。この段階でフィルターが動いたり揺れたりする場合は、さらにステーを追加して確実に固定するようにして下さい。また、ボンネットを閉めた場合のクリアランスも確認して下さい。最後にセンサーを差し込みます。

完成
